Tiêu chuẩn thiết kế bồn chứa xăng dầu an toàn bạn cần biết

Tiêu chuẩn thiết kế bồn chứa xăng dầu bao gồm những gì? Đây là câu hỏi được nhiều người quan tâm và thắc mắc nhất hiện nay. Cùng theo dõi ngay bài viết dưới đây để hiểu rõ về các tiêu chuẩn thiết kế bồn chứa xăng dầu.

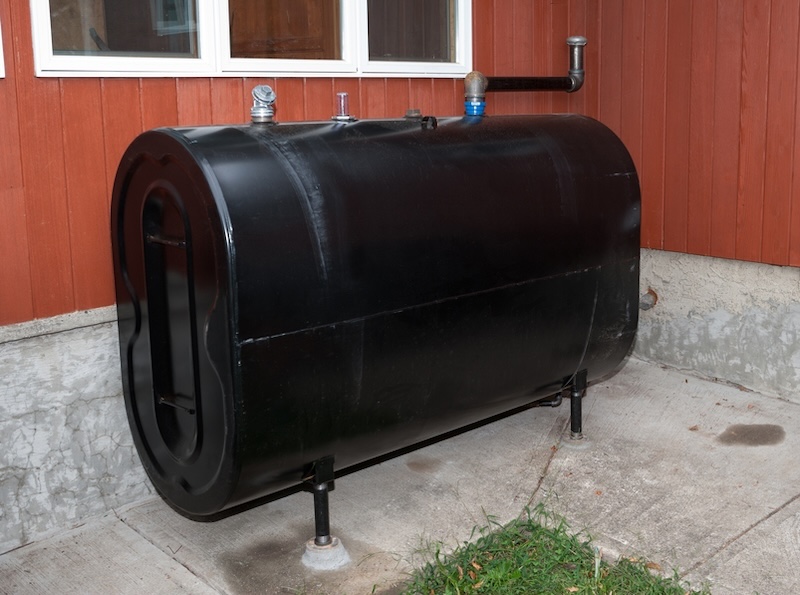

Cấu tạo của bồn chứa xăng dầu

Để thiết kế được bồn chứa xăng dầu một cách bài bản và hoàn hảo. Bạn cần nắm rõ những đặc điểm, cấu tạo bồn chứa xăng dầu ở dưới đây. Gồm có:

• Nắp bồn chứa: Không cho tác động môi trường bên ngoài có thể ảnh hưởng đến hóa chất, nhiên liệu trong bồn.
• Thân bồn chứa: Là bộ phần nòng cốt của bồn chứa xăng dầu, chứa các nhiên liệu, hóa chất lỏng. Thông thường, bộ phận này được làm từ các vật liệu như thép SUS304 hay SUS316. Ngoài ra, có nhiều kiểu dáng khác nhau. Ví dụ như hình trụ, elip,…
• Đáy bồn chứa: Làm bằng tấm thép dày, có khả năng chịu đựng những tác động bên ngoài.
• Hệ thống van xả: Giúp bồn chứa linh hoạt giảm áp suất khi có sự tác động của việc đóng mở. Đồng thời tránh nguy cơ xảy ra cháy nổ.
• Bộ lọc ống dẫn: Giúp lọc các hạt bụi, tạp chất của nhiên liệu trước khi nạp vào động cơ.
• Hệ thống ống dẫn: Giúp các nhiên liệu di chuyển có tính khoa học, dễ dàng đưa từ bồn chứa xăng dầu đến vị trí muốn sử dụng.
• Các thiết bị đi kèm: Đồng hồ giám sát mức độ nhiên liệu, máy cảm biến mức xăng dầu, bơm xăng,….

Các tiêu chuẩn thiết kế bồn chứa xăng dầu

Tiêu chuẩn về vật liệu

Đầu tiên về tiêu chuẩn vật liệu của bồn chứa xăng dầu cần đảm bảo phù hợp với đặc tính của bồn chứa. Ví dụ điển hình là các vật liệu đến từ hợp kim nhôm hay thép cacbon chất lượng cao. Ngoài ra độ dày của thép tôn bồn chứa xăng dầu cũng phải từ 4mm đến 6mm. Mọi mối hàn cũng cần phải hàn điền một cách kỹ lưỡng từ trong ra ngoài. Nếu vật liệu không được đảm bảo khi thiết kế bồn chứa xăng dầu rất có thể xảy ra thiệt hại cho môi trường hay cháy nổ.

Tiêu chuẩn về cấu tạo

Dựa vào cấu tạo bồn chứa xăng dầu, tiêu chuẩn về cấu tạo nên được chia ngăn để đảm bảo an toàn khi sử dụng. Thông thường với các loại bồn từ 5m3 trở lên, bạn cần phải chia ngăn (Trong đó có ống nhập, ống xuất, cổ lẫu, mặt bích, van thở, lỗ đo,…).

Bên cạnh đó, bồn chứa xăng dầu cũng phải được trang bị những thiết bị đi kèm. Cụ thể như chữ cấm lửa, dây tiếp đất và thang leo. Trong đó, dây tiếp đất là cho hay mắt xích chạm xuống mặt đường. Còn thang leo để giúp việc tháo lắp, kiểm tra, sửa chữa,… các bộ phận của bồn một cách dễ dàng.

Tiêu chuẩn về kỹ thuật

Một vài tiêu chuẩn về kỹ thuật khi thiết kế bồn chứa xăng dầu mà bạn nên tham khảo:

• Độ dày của thành bồn nên đáp ứng theo tiêu chuẩn của ASME Boiler and Pressure Vessel Code.
• Quá trình hàn cần diễn ra nghiêm ngặt, luôn đảm bảo được chất lượng mối hàn.
• Cần có biện pháp bảo vệ âm cực để ngăn ngừa ăn mòn.
• Bên trong và bên ngoài của bồn chứa cần phủ một lớp sơn chống ăn mòn chất lượng cao.
• Lắp hệ thống cảm biến để theo dõi nhiệt độ, mức chất lỏng, áp suất hay báo động khi có sự cố.

Tiêu chuẩn về thiết kế

Cuối cùng, một vài thông số về tiêu chuẩn thiết kế bồn chứa xăng dầu sẽ giúp bạn sản xuất, vận hành một cách an toàn và hiệu quả. Bạn có thể tham khảo:

Thông số tiêu chuẩn	Chi tiết
API 650	– Tiêu chuẩn của Viện Dầu Mỹ. – Phù hợp kiểm tra và lắp đặt bồn có đường kính lớn hơn 3.8m và từ 1.000m3.
API 653	– Tiêu chuẩn về việc hướng dẫn bảo trì, sửa chữa. – Kiểm tra bồn xăng dầu theo tiêu chuẩn của API 650.
UL 142	– Tiêu chuẩn của UL (Underwriters Laboratories) – Ưu tiên thiết kế hay sản xuất các bồn chứa có dung tích nhỏ hơn 1.000m3.
En 12285	– Tiêu chuẩn của Châu Âu. – Dành cho bồn chứa xăng dầu trên mặt đất, dầu ngầm. – Sử dụng rộng rãi ở các nước thành viên EU.

Quy trình thiết kế bồn chứa xăng dầu

Để thiết kế bồn chứa xăng dầu là cả một quá trình phức tạp và cần có độ chính xác cực cao. Dưới đây là quy trình thiết kế bồn chứa xăng dầu cơ bản và phổ biến nhất mà bạn có thể tìm hiểu và tham khảo:

Xác định yêu cầu, mục đích

Đầu tiên, trước khi thiết kế bồn chứa xăng dầu bạn cần xác định được yêu cầu và mục đích cụ thể khi thiết kế. Bao gồm các yếu tố sau:

• Xác định dung tích bồn trên nhu cầu sử dụng.
• Lựa chọn chất liệu phù hợp dựa trên tính chất của nhiên liệu.
• Xác định áp suất làm việc tối đa của bồn chứa xăng dầu.
• Điều kiện vị trí lắp đặt bồn.
• Một số yêu cầu đặc biệt khác như hệ thống làm mát, hệ thống kiểm soát,…

Lập kế hoạch thiết kế cụ thể

Sau khi đã xác định được các yêu cầu và mục đích cụ thể. Bạn hãy thu thập những thông tin, dữ liệu về kích thước, chất lượng, dung tích,…. Tiếp đó phân tích dữ liệu thu thập để xác định những thông số thiết kế chính xác nhất. Đừng quên chọn những tiêu chuẩn thiết kế để áp dụng như ASME, API hoặc TCVN.

Thiết kế bồn chứa cơ bản

Khi đến bước thiết kế cơ bản bạn cần lựa chọn hình dạng của bồn chứa gồm hình trụ hoặc hình cầu. Ngoài ra, việc tính toán độ dày cũng rất cần thiết vì dựa trên áp suất làm việc. Bên cạnh đó, bạn cũng phải thiết kế các chi tiết như kết cấu, hệ thống ống và hệ thống an toàn.

Vẽ bản kỹ thuật

Tiếp theo, bạn cần dựng mẫu bồn chứa xăng dầu bằng mô hình 3D. Đồng thời dùng thêm các phần mềm phân tích hiệu ứng để kiểm tra tác động cũng như độ bền của tải trọng bồn chứa xăng dầu. Đặc biệt, các chi tiết như kích thước, hình dạng và vị trí của hệ thống đều cần được thể hiện rõ ràng và chính xác trên bản tổng thể.

Xem thêm về cách tính toán kích thước bồn chứa xăng dầu chính xác

Chọn vật liệu gia công, lắp đặt

Cuối cùng, bạn có thể chọn vật liệu để gia công phù hợp với tiêu chuẩn của bạn thiết kế. Đồng thời gia công các chi tiết của bồn theo bản vẽ thiết kế. Hãy lắp ráp các chi tiết, thử nghiệm và kiểm tra chất lượng mối hàn tại hiện trường. Điều này sẽ giúp bạn cho ra sản phẩm tốt nhất.

Lưu ý khi thiết kế bồn chứa xăng dầu

Sau khi nắm rõ được quy trình thiết kế bồn xăng dầu, bạn cần phải lưu ý một vài điều sau đây để đáp ứng được các tiêu chuẩn thiết kế bồn chứa xăng dầu:

Chất liệu, độ dày

Trước hết bạn cần phải lựa chọn vật liệu phù hợp như thép không gỉ, thép cacbon,… Ngoài ra, cũng nên cân nhắc những tính năng chống ăn mòn, khả năng chịu áp lực tốt và có độ bền cao. Hơn hết, độ dày của thành bồn phải được tính toán chính xác dựa trên áp suất làm việc của bồn chứa xăng dầu.

Kiểm tra mối hàn

Các mối hàn của bồn chứa cần phải thực hiện với quy trình nghiêm ngặt với độ kín và đảm bảo chất lượng tốt. Để phát hiện những điểm hỏng của mối hàn, bạn có thể sử dụng phương pháp kiểm tra tia X siêu âm.

Lớp chống ăn mòn

Đảm bảo bồn chứa xăng dầu phải được phủ lớp sơn chống ăn mòn từ trong ra ngoài với chất lượng cao. Đặc biệt, đối với bồn chứa ngầm bạn cần sử dụng biện pháp bảo vệ âm cực để chống ăn mòn hiệu quả.

Vị trí lắp đặt

Đối với vị lắp đặt bạn đến đặt ở khoảng cách an toàn, tránh đặt gần nguồn nhiệt hay nguồn lửa gần khu dân cư sinh sống. Đồng thời mặt đất nền cũng phải ổn định không được sụt lún.

Vừa rồi là bài viết về các tiêu chuẩn thiết kế bồn chứa xăng dầu an toàn được Đại Khang Thịnh chia sẻ cho bạn biết. Hy vọng rằng những thông tin trên đã giúp ích được cho bạn trong việc tìm hiểu cấu tạo và các tiêu chuẩn thiết kế bồn chứa xăng dầu. Cảm ơn bạn đã theo dõi bài viết này!
